1、斷路器和隔離開關之間為何要加聯鎖?聯鎖方式有哪些?什么是“五防”。

　　答：斷路器和隔離開關之間加聯鎖：加裝聯鎖裝置的目的是防止在操作過程中發生誤操作和誤并列事故。

　　如果該裝置的動作取決于另一裝置的動作，就叫做另一裝置對該裝置的“聯鎖”，且該裝置與另一裝置一起統稱為聯鎖裝置。

　　加裝聯鎖裝置的目的：為了保證操作的安全，操作高壓開關必須按照一定的操作順序，即合閘操作時，先合隔離開關，后合斷路器;分閘操作時，先拉斷路器，后拉隔離開關;否則將發生誤操作，造成相間短路事故。為此在斷路器與隔離開關之間必須加裝聯鎖，以防止誤操作。

　　常用聯鎖方式有哪些：有機械連鎖(如鎖板、鎖柱、鎖銷等)、電氣聯鎖(利用輔助接點聯鎖、程序鎖)。

　　“五防”是指： 1)防止誤分、誤合斷路器; 2)防止帶負荷分、合隔離開關; 3)防止帶電掛地線;4)防止帶地線合閘; 5)防止誤入帶電間隔。

　　2、操作機構(CS2、CT7、CT8、CD10)的操作要求有哪些?

　　答：CS2型手動操作機構：手力操動機構系指靠手力來直接關合開關的機構。CS2手動操作機構是用手力旋動操作手柄使斷路器合閘，該機構有特殊裝置，在合閘的過程中的任何位置，都能用手力或機構內的脫扣器使其分閘，CS2手動操作機構不能使斷路器重合閘，適用于額定開斷電流小的場所。采用手力操動機構費力、安全性差，不宜繼續使用。手力操動機構的結構簡單、價格低廉、無需附屬設備，但其操作性能與操作者的操作技巧、精神狀態以及操作者的體力等因素有關。國標GB1984-80第34條規定：“直接利用人力進行合閘操作的斷路器，為保證安全，一般僅允許使用于額定開斷電流不超過6.3KV的場所”。

　　CD電磁操動機構：電磁操動機構是用電磁鐵將電能轉變?yōu)闄C械能來實現斷路器分、合閘的一種動力機構。

　　CT7、CT8彈簧儲能操動機構：彈簧儲能操動機構是利用彈簧的能量對開關實現分合操作，彈簧儲能操動機構有利于交流操作的推廣，而且也可采用直流電源操作，以保證合閘的可靠性。

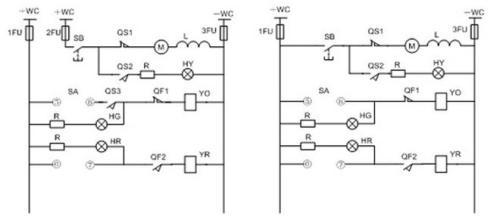

　　CT8型彈簧儲能操動機構的控制接線 CT7型彈簧儲能操動機構的控制接線

　　WBC:控制小母線 FU1、FU2、FU3：控制回路熔斷器 SA-M：儲能開關 SQ、SQ1、SQ2、SQ3：儲能限位開關 R：信號燈串聯電阻　　HL-Y：黃色(或白色)信號燈 HL-G：綠色信號燈 HL-R：紅色信號燈 SA：分合閘操作開關 QF：斷路器輔助接點　　YA-N：斷路器合閘線圈 YA-F：斷路器分閘線圈

　　操作過程：

　?、?SB為儲能按鈕，按下SB儲能電機開始動作，儲能開始。

　?、?儲能到位后，限位開關QS動作，儲能電機停止，儲能指示燈HY(黃)亮，這時可以松開SB按鈕。

　?、?合閘時操作主令開關SA，令5、8接點接通，合閘線圈YO得電動作，斷路器合閘。

　?、?斷路器合閘成功，斷路器的輔助接點QF動作，QF1斷開合閘回路，QF2接通分閘回路，這時合閘指示燈紅燈亮(HR)。

　?、?分閘操作時，主令開關6、7接點接通，分閘線圈得電動作斷路器掉閘，QF接點復位，綠燈亮(HG)。

　　CT7型彈簧儲能式電動操動機構：簡稱CT7彈簧機構。其中CT7–Ⅰ配SN10-10Ⅰ型少油斷路器(2根合閘彈簧)，CT7–Ⅱ配SN10-10Ⅱ型少油斷路器(4根合閘彈簧)。其儲能電動機為HDZ—22型單相220V交直流串激整流子式電動機，額定功率433W，額定轉數13200r/min，額定電壓下儲能時間小于10s，額定電壓下電流小于5A，電動機工作電壓范圍為額定電壓的85% – 110% 。

　　合閘前，綠色信號燈HL-G亮，說明控制回路電源正常，并監視合閘電路的完好性。當采用電動機儲能時，先將儲能開關SA-M合上，儲能電動機轉動，由于儲能電動機轉速高達13200r/min,在十秒內迅速將彈簧拉長，即儲能完畢。然后將儲能開關SA-M斷開。當采用手動儲能時，將搖動手柄插入輸出軸孔內，用手順時針搖動手柄，帶動偏心輪轉動，其儲能動作與電動儲能相同。無論是手動儲能還是電動儲能，儲能完畢后，其操動機構上的限位開關SQ的常閉觸點斷開，使儲能電動機斷電;同時限位開關SQ的常開觸點閉合，使儲能信號燈HL-Y(黃色或白色)亮。
