HGIS組合電器產品已經確定為鐵道部主選的抗震性產品，2007年我國第一個126 kV車載變電站已經通過部級鑒定。按GB50260-1996的規定，總體要求對電器設備抗震烈度按8度設防。該產品是按9度設防設計的，并通過了抗震試驗驗。2008年9月中電聯鑒定中心組織了國內有關專家，對我公司的產品進行了全面評估。鐵道部組織的鑒定認為在電器抗震方面，HGIS產品完全可以承受最大地震破壞可能，屬于抗震性產品，非常適合用于移動變電站設計中。

　　在抗震方面我們采用動態設計方法。地震對HGIS的破壞形式，主要集中在HGIS套管的破壞，因為絕緣套管的固有頻率在地震卓越頻率范圍內，因而共振的可能性較大。因此我們在HGIS絕緣套管的抗震結構和外套材料方面進行改進，采用自振頻率與一般場地地震波的主頻率相差較大的套管，同時采用帶減震器和阻尼器功能的一次接線端子，改變設備體系的頻率和阻尼比，提高抗震強度。

　　我們對HGIS靜態設計及HGIS安裝基礎設計做了新的改進。在設計上進一步降低重心、減少頂部重量，使其整體結構上有利于抗震;在HGIS產品工藝方便，設備的支架采用的是整體鋼結構，對地實際只有一個支點，這樣可以避免基礎在地震時發生不均勻沉降引起設備的傾斜;設備外瓷套管宜采用高強瓷材料，選用高強瓷絕緣套管為絕緣支柱的電氣設備;我們建議設計院在變電站的設計中，采用管型母線配電裝置時，鋁管母線宜采用懸吊式。如果電氣設備和場地條件許可,應優先考慮采用整體槽鋼結構基礎，以提高接線方式的抗震可靠性。

　　現針對中電新源公司設計的產品H-GIS M1/WEB型氣體絕緣金屬封閉組合電器進行了九度區抗地震計算分析與抗震性能評價如下。

　　一、計算力學模型

　　有限元計算分析使用的是鄭州機械研究所自主開發的微機動靜力分析軟件DASAP-2000及前處理軟件CFEMP。微機結構動靜力分析軟件DASAP-2000，是“機械工程手冊”(第二版)推薦的國內首選有限元分析軟件。

　　使用前處理軟件CFEMP對該產品進行了有限元網格劃分。 支架腿、斷路器殼、隔離開關等用DKT三角形板單元模擬，套管及法蘭、支架拉桿、導電桿等部件用梁單元模擬,CT 用20結點三維單元模擬。套管與隔離開關的連接方法，使用剛平面假設和位移約束方程模擬。H-GIS M1/WEB型氣體絕緣金屬封閉組合電器各種材料的機械性能常數如表1所示。邊界條件:支架腿與基礎接觸的結點位移固定。

　　表1:H-GIS M1/WEB型氣體絕緣金屬封閉組合電器各種材料機械性能常數

　　注:套管玻璃鋼的質量密度等效為5103.0Kg/m3，以保證它們的計算質量與實際質量59Kg相等。CT環氧樹脂的質量密度等效為5420.0Kg/m3，以保證它們的計算質量與實際質量220Kg相等。控制柜等部件作為集中質量加在對應位置的結點上。H-GIS M1/WEB型氣體絕緣金屬封閉組合電器有限元網格如圖1所示。

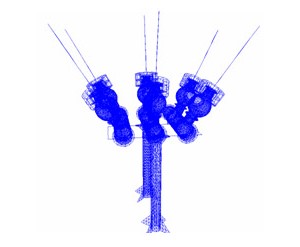

　　圖1:H-GIS M1/WEB型氣體絕緣金屬封閉組合電器有限元網格
