談到綜合布線的現場端接問題，眾所周知，雙絞線及模塊相互端接的方式較為單一，無論是工具打線還是免打線方式，都是將銅纜與模塊進行卡線端接即可完成接續（屏蔽系統需連接導通屏蔽層及做到360度屏蔽包裹）。

　　但與銅纜端接不同，由于光纖連接器的類型多樣，且存在光纖與光纖的連接，以及光纖與光纖接頭的相互連接，相對來說顯得較為復雜一些。同時由于光傳輸?shù)奶厥庑?，?duì)于光纖接續的環境及工藝要求也相對較高。

　　光纖與光纖之間的接續常見于室外及室內主干之間，主干與分支之間，以及光纖到管理配架的連接，可采用熱熔接或機械接續的方式。光纖與光纖的接續不因光纖連接頭種類的不同而受影響。

　　光纖與光纖連接頭的接續常用于光纖到管理配架或用戶端水平連接，如光纖到桌面，可采用粘合劑+打磨的方式或非現場打磨方式進行接續?？紤]到設備光端口常見為SC及LC連接頭，故光纖與光纖連接頭的接續以SC及LC接頭為主，當然也有其他如MT-RJ等接頭工藝。

　　熱熔接方式相對其他接續方式端接速度較快，每芯接續在1分鐘內完成，接續成功率較高，傳輸性能、穩定性及耐久性均有所保障，但熱熔接方式需要專用的熔接設備，對于現場施工環境如空間和電源均有要求，接續施工和維護還必須要由掌握熱熔接和光纖測試技術的專業人員來完成等諸多缺點。

　　機械接續是將光纖進行切割清潔后，插入接續匹配盤（有的產品稱作V型槽）中對準、相切并鎖定。機械接續可多次操作，速度也較快，但機械接續所用的材料成本代價較高。

　　光纖與光纖連接頭之間的接續，其中一種是粘合劑+打磨方式，是將光纖去護套、去涂覆層清潔后穿入連接頭，再沿連接頭端面將光纖切割后按一定程序做光纖端面的手工打磨。常用的粘合劑是環氧樹脂(Epoxy)，加熱固化過程時間較長，打磨程序煩瑣，對于施工效率、接續成功率及耐久穩定性上都有很大的影響，此種方式目前已較少采用，將逐步由預打磨接續方式所取代。

　　需要在現場打磨以及粘合劑加熱固化過程是控制接續質量和接續時間的主要瓶頸問題，預打磨的方式很好的解決了這一瓶頸，對于接續質量，接續時間及穩定性持久性上有了很大的提高。當然目前在很多項目上，如數據中心項目，考慮到光纖接續的工藝質量、施工效率、成本控制及綠色環保等因素，光纖接續最佳的方式當推薦預連接方式。但預連接產品對于設計階段的精確要求和高昂的成本又是制約很多客戶不去采納的主要因素。對于沒有熱熔接條件，且無法在光纖接續上投入較大成本的客戶，預打磨的光纖與光纖連接頭接續方式正是最佳的選擇。

　　有關光纖接續的各種方式對比，請參考如下表一所示。

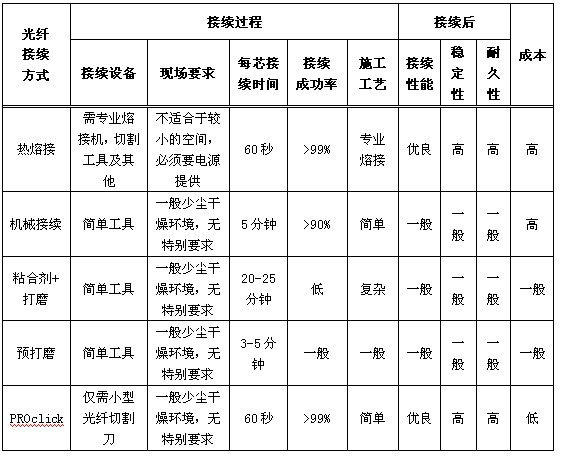

表一.各種光纖接續工藝對比

　　美國合寶最新型PROclick產品正是基于如上的考慮，給市場提供了最佳的預打磨快速光纖接續的解決方案。本文撇開目前流行于數據中心等項目的光纖預端接方式，針對兼顧施工質量，施工效率及成本控制的客戶，僅就美國合寶新型PROclick快速光纖端接技術，談?wù)勵A(yù)打磨光纖快速端接的安裝工藝過程、注意細節及可能導致端接失敗的因素分析。

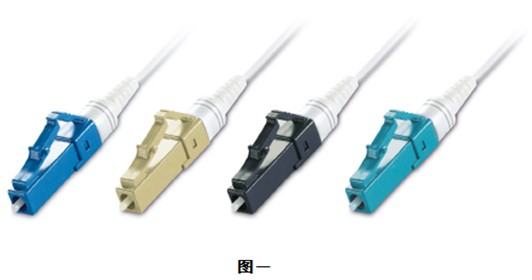

　　美國合寶PROclick預打磨快速光纖端接滿足Telcordia GR-326 幾何端面要求及使用壽命測試要求，并且通過TIA-568-C.3傳輸性能標準以及IEC61754-20和TIA-604-10串接標準。PROclick光纖接續頭按顏色滿足目前所有的光纖類別（包括APC 8度斜角端面）并支持10 GbE 網絡應用（見圖一），整個接續時間僅需1分鐘。



• 米黃色    – OM1 62.5/125 μm
•  黑色     – OM2 50/125 μm
•  水色     – OM3, 50/125 μm 10 GbE
•  藍色     – Singlemode
•  綠色     – Singlemode angle polish APC斜角端面 (只提供SC接口)

　　PROclick光纖連接頭的內部構造參照?qǐng)D二所示，左側前端為工廠預打磨光纖頭組件，包括陶瓷法蘭及預打磨光纖段，中間為端接護套、內部匹配凝膠及外部光纖套夾，右側連接頭尾部則穿入完成切割的光纖。
