綜合布線系統工程是智能化小區內信息傳輸?shù)幕就ǖ?，?duì)其整個傳輸信道進行嚴格的工程測試及工程驗收，確保工程質量，保護業主投資效益是極為重要的工程環節，是檢驗布線工程的重要保障措施。測試資料是工程驗收重要組成部分，對維護、檢修、管理、日后增容、提升系統，都有指導作用。
一、綜合布線的發展和標準
綜合布線在我國的整個發展過程，大致可以經過四個階段：
第一個階段為引入、消化吸收、工程初探應用階段，體現為1993～1995 年。
第二個階段為廣泛推廣應用、注重工程質量的階段，體現為1995～1997 年。
第三階段體現為探索、創新型應用階段，體現為1997～2000 年。
第四個階段體現為2000 年至今。由于通信網絡的發展和超五類、六類線纜的出現，相關的標準TIA/EIA-568-B、ISO/IEC11801∶2000相繼出現，高速的以太網被廣泛應用。
隨著國內智能化工程的增多，布線工程施工質量顯得越來越重要，建設部參照了國際和國內標準，于2003 年發布了《智能建筑工程質量驗收規范》GB50339-2003，作為檢測機構進行檢測的一個依據，它明確規定了綜合布線系統的檢測內容和驗收規則。該標準是參照美洲標準–ANSI/EIA/TIA-568A和國際標準（如TSB67）制定的，僅適用五類布線工程，對于超五類、六類、七類并未涉及，因此超五類、六類、七類應參照國際標準執行。另一方面，對于五類及高于五類的綜合布線在千兆位以太網、ATM等高速寬帶場合使用時，電氣性能測試方法和測試儀表的精度要求，應符合YD/T1013-1999《綜合布線系統電氣特性通用測試方法》。在實際測試中，應按照國家標準，參照國際標準、美洲標準要求進行。
國際標準主要有ANSI/EIA/TIA-568B《商業建筑通信電纜布線系統標準》、ANSI/EIA/TIA-568BB.3光纖布線部件標準，以及ISO/IECI1801:2000+《信息技術—用戶建筑物綜合布線》，國際標準定義了六類、七類電纜標準；將五類/D級布線系統按照五類+重新定義，以確保五類/D級布線系統可運行于千兆位以太網，還定義了實驗室和現場測試對比方法，明確了現場測試方法，跳線工作區電纜測試方法參考測試過程以及相應的測試儀器的精度要求。
現行國內使用的綜合布線系統檢測標準如下：
《智能建筑工程質量驗收規范》GB50339-2003
《綜合布線系統電氣特性通用測試方法》YD/T1013-1999
《商業建筑通信電纜布線系統標準》ANSI/EIA/TIA-568B
《光纖布線部件標準》ANSI/EIA/TIA-568BB.3
《信息技術—用戶建筑物綜合布線》ISO/IECI1801:2000+
二、綜合布線系統測試的項目
綜合布線系統的測試可以分為三類：驗證測試、鑒定測試和認證測試。對于測試儀器的選用基本上也是這三類，它們之間在功能上雖會有些重疊，但每類測試所使用的測試儀器各有其特定目的。
1、驗證測試
驗證測試是在施工過程中及驗收之前，由施工者對所鋪設的傳輸鏈路進行施工連通測試，測試重點檢驗傳輸鏈路連通性，發現問題及時處理和對施工后的鏈路參數進行預測，做到工程質量心中有數，以便驗收順利通過。例如每完成一個樓層后，對該水平線及信息插座進行測試。
驗證測試儀器具有最基本的連通測試功能（如接線圖測試），解決纜線連接是否正確，測試?yán)|線及連接部件性能，包括開路、短路。有些測試儀器還有附加功能，測試?yán)|線長度或?qū)收隙ㄎ弧ｒ?yàn)證測試儀器應在現場環境中隨工使用，操作簡便。
根據所使用的電纜測試儀（例如DSP40000）或用單端電纜測試儀（例如F620）進行隨工測試及階段施工情況測試，規范中指明了有基本鏈路和信道兩種測試連接方法。
測試連接圖可按基本鏈路測試連接方法連接，單端測試只連接測試儀主機，不需要接測試儀遠端單元。
基本鏈路是指布線工程中固定鏈路部分，包括最長的90m水平電纜和在兩端分別接有一個連接點。信道測試連接方式，用來測試端到端的鏈路，包括用戶終端連接線在內的整體信道性能。
2、鑒定測試
鑒定測試儀不僅具有驗證測試儀的那些功能，而且還要有所加強。鑒定測試儀最主要的一個能力就是判定被測試鏈路所能承載的網絡信息量的大小。TIA-570-B 標準中規定，鏈路鑒定通過測試鏈路來判定布線系統所能夠支持的網絡應用技術（例如100Base-Tx，火線等）。例如有兩根鏈路但不知道它們的傳輸能力，鏈路A和鏈路B都通過了接線圖驗證測試；然而，鑒定測試會告訴您鏈路A 最高只能支持10Base-T，鏈路B 卻能支持千兆以太網。鑒定測試儀能生成測試報告，可用于安裝布線系統時文檔備案和管理。這類測試儀有一個獨特的能力就是可以診斷常見的可導致布線系統傳輸能力受限制的線纜故障，該功能遠遠超出了驗證測試儀的基本連通性測試。
鑒定測試儀的功能介于驗證測試儀和認證測試儀的功能之間。相比驗證測試儀功能強大許多，他們的設計目的是操作者只需要較少的培訓就可以判斷布線系統是否可以“工作”？如果不能“工作”原因是什么？但無論如何它們?cè)诠δ苌吓c認證測試儀都是無法相比的，也是不可能替代認證測試儀的。
3、認證測試
認證測試是線纜置信度測試中最嚴格的。認證測試儀在預設的頻率范圍內進行許多種測試，并將結果同TIA 或ISO 標準中的極限值相比較。這些測試結果可以判斷鏈路是否滿足某類或某級（例如超5類，6類，D級）的要求。此外，驗證測試儀和鑒定測試儀通常是以通道模型進行測試，認證測試儀還可以測試永久鏈路模式。永久鏈路模型是綜合布線時最常用的安裝模式。另外，認證測試儀通常還支持光纜測試，提供先進的圖形終端能力并提供內容更豐富的報告。一個重要的不同點是只有認證測試儀能提供一條鏈路是“通過”或“失敗”判定能力。
認證測試的測試內容主要包括：
?、?對纜線傳輸信道包括布線系統工程的施工、安裝操作、纜線及連接硬件質量等方面綜合布線系統的整體指標，按標準所要求的各項參數、指標進行逐項測試和比較判斷是否達到某類或某級（例如超五類、六類、D級）和國家或國際標準的要求。認證測試是纜線置信度測試中最嚴格的。
② 認證測試分為基本測試項目和任選測試項目，對于五類線系統基本測試項目有：長度、接線圖、衰減、近端串音損耗。任選項目有衰減對串?dāng)_比、環境噪聲干擾強度、傳播時延、回波損耗、特性阻抗、直流環路電阻等。這些內容根據工程的規模、用戶的要求及測試的功能條件進行選擇。
③ 超五類/D級系統、六類以上布線系統測試內容應按照ANSI/EIA/TIA-568B和ISO/IEC11801：2000+標準要求的測試內容進行測試。
?、?三類大對數電纜（垂直主干線）的測試內容，按照GB/T50312-2000中規定執行。
?、?屏蔽布線系統的測試：
應在現場進行對屏蔽電纜屏蔽層兩端通導測試，檢驗屏蔽層連接性是否完好，全屏蔽的直流電阻應小于下式計算值：
R(D)=62.5/D
式中：R(D)——總屏蔽電阻（Ω/km）
D——總屏蔽外徑
三、 測試過程及結果的判定
1、測試模型
在進行布線鏈路測試時，應該按照線纜級別不同選擇不同的鏈路模型。在測試三、四、五類雙絞線纜時選擇基本鏈路，在進行超五類、六類測試時，應按照永久鏈路模型進行。
雙絞線水平測試模型

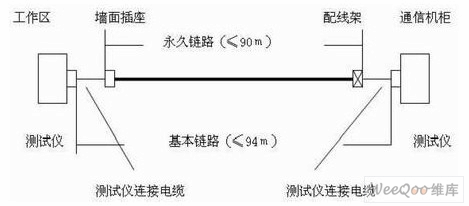

?。?）永久鏈路和基本鏈路（見圖1）
